DRAGON Elektro-Zahnradpumpen
Die DRAGON-Reihe von DropsA umfasst kompakte, elektrisch angetriebene Zahnradpumpen für automatische Zentralschmiersysteme. Dank ihrer Kompaktheit und Flexibilität eignen sich die Pumpen besonders für die Schmierung von Pressen, Werkzeugmaschinen, Getrieben, Führungen und Ketten
DRAGON Elektro-Zahnradpumpen im Überblick
DRAGON
Elektro-Zahnradpumpe für automatische Schmiersysteme – 350 oder 500 cm³/min, für Öl und Fließfett.
DRAGON X
Weiterentwicklung für progressive Systeme und Einspritzventile – bis 70 bar, mit optischem Nivellierer.
Kompakte Zahnradpumpen für Öl und Fließfett
Die DRAGON-Reihe von DropsA umfasst kompakte, elektrisch angetriebene Zahnradpumpen für automatische Zentralschmiersysteme. Dank ihrer Kompaktheit und Flexibilität eignen sich die Pumpen besonders für die Schmierung von Pressen, Werkzeugmaschinen, Getrieben, Führungen und Ketten. Gefördert werden Mineralöl und Fließfett bis zur Konsistenz NLGI 000. Beide Baureihen – DRAGON und die Weiterentwicklung DRAGON X – lassen sich an die gängigen DropsA Systemarten anpassen: System 01 (Einleitung/Einspritzung), System 33V sowie das progressive System 26. Beide Pumpen arbeiten nach dem Zahnradprinzip und versorgen die Schmierstellen über die nachgeschalteten Verteiler bzw. Zumessventile. Die DRAGON X ist auf folgende Anlagenarten ausgelegt: Schmieranlagen mit Einspritzventilen und Umlaufanlagen mit einem Arbeitsdruck unter 20 bar (System 01), Anlagen mit Dosiervorrichtungen „mit direkter Rückmeldung" unter 50 bar (System 33V) sowie progressive Schmier- und Umlaufanlagen unter 70 bar (System 26, für diese Version ist ein Rückschlagventil verfügbar). Die externe Lage des Verteilers, in dem die Freigabefunktionen sitzen, vereinfacht Einstellung und Anschluss; der optische Nivellierer nutzt eine patentierte DropsA Technologie und kann ohne Änderungen an der Pumpe gegen den Schwimmer getauscht werden.
DRAGON und DRAGON X im Überblick

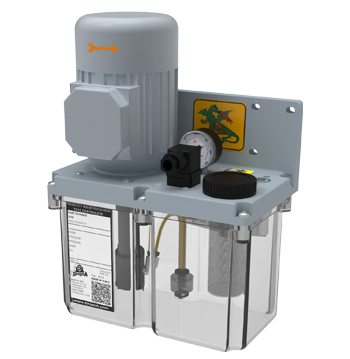

DRAGON
die Elektro-Zahnradpumpe für automatische Schmiersysteme. Erhältlich in zwei Versionen mit einem Durchsatz von 350 cm³/min oder 500 cm³/min (Werte bei 1.500 U/min), mit 3- oder 6-Liter-Behälter (transparenter ölbeständiger Kunststoff oder lackiertes Blech mit visueller Füllstandskontrolle), für ein- und dreiphasige Motoren.

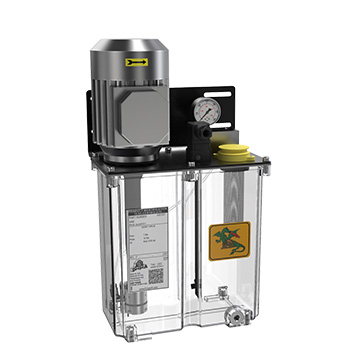

DRAGON X
die kompakte und vielseitige Weiterentwicklung für progressive Systeme und Einspritzventile. Sie arbeitet mit einem maximalen Druck von 70 bar, verfügt über ein integriertes Ablassventil sowie ein einstellbares Überdruckventil (0–70 bar) und lässt sich wahlweise mit optischem Nivellierer oder Schwimmer als Füllstandanzeige ausstatten. Erhältlich als 3-l- und 6-l-Version, auch in 24-V-Ausführung.
Ihre Vorteile
Kompakt & vielseitig:
eine Pumpe für unterschiedliche Anlagenarten und Schmierstoffe.
Öl und Fließfett:
geeignet für Mineralöl und Fließfett bis NLGI 000.
Druckgeregelt (DRAGON X):
einstellbares Überdruckventil 0–70 bar und integriertes Ablassventil.
Überwachbar:
optischer Nivellierer oder Schwimmer, Druckschalter und VIP5-Steuerung.
Einfacher Einsatz:
extern liegender Verteiler, leicht beladbarer Behälter.
Skalierbar:
3- und 6-Liter-Behälter, ein- und dreiphasige Motoren bzw. 24-V-Ausführung.
Anwendungen & Einsatzgebiete
Technische Daten im Vergleich
| Merkmal | DRAGON | DRAGON X |
|---|---|---|
| Pumpsystem | Zahnradpumpe | Zahnradpumpe |
| Durchsatz | 350 / 500 cm³/min (bei 1.500 U/min) | auf Anfrage |
| Max. Arbeitsdruck | je nach System (Niederdruck 01 bis höherer Druck 26) | 70 bar (3-phasig, Intervall); 40 bar (1-phasig); 30 bar (Dauerbetrieb) |
| Behälter | 3 l / 6 l | 3 l / 6 l (auch 24 V) |
| Zulässige Schmiermittel | Mineralöl 15–1000 cSt; Fließfett NLGI 000 | Mineralöl min. 32 cSt; Fett max. NLGI 000 |
| Füllstandanzeige | visuelle Füllstandskontrolle | optischer Nivellierer (Öl & Fließfett) / Schwimmer (nur Öl) |
| Schutzklasse | IP 55 | IP 55 |
| Betriebstemperatur | +5 °C bis +60 °C | +5 °C bis +70 °C |
| Schalldruckpegel | < 70 dB(A) | < 70 dB(A) |
| Systemarten | System 01, 33V, 26 | System 01 (<20 bar), 33V (<50 bar), 26 (<70 bar) |
| Steuerung | VIP5 Bedienfeld (optional) | VIP5 Controller (empfohlen) |
Angaben gemäß offiziellen DropsA Datenblättern. Felder mit „auf Anfrage" sowie die genaue Ausführung (Behälter, Motor, Spannung, System) legen wir anwendungsbezogen fest. DRAGON X: weitere Daten – Anschluss G1/8" BSP, Filterung 1000 µm, Druckschalter 3/18/30 bar.
