Progressivverteiler

Ein Progressivverteiler teilt den Schmierstoff, den die Pumpe fördert, auf mehrere Schmierstellen auf. Im Verteilerblock arbeiten mehrere Kolben in einer festen Reihenfolge nacheinander: Jeder Kolben gibt bei seinem Hub eine definierte Menge an seinen Auslass ab und schaltet damit den nächsten frei. Erst wenn alle Kolben ihren Hub gemacht haben, ist ein Zyklus abgeschlossen – deshalb „progressiv“. So erhält jede angeschlossene Schmierstelle Öl oder Fett in einem festen Verhältnis.

Warum ein einziger Sensor die ganze Anlage überwacht

Weil die Kolben zwangsweise nacheinander arbeiten, stoppt ein blockierter Auslass den gesamten Verteiler. Das ist der eigentliche Vorteil des Systems: Ein Hubsensor oder Endschalter an einem Kolben meldet, ob der Zyklus vollständig durchgelaufen ist – und damit, ob alle Schmierstellen versorgt wurden. Bleiben die Impulse aus, kann die Steuerung sofort eine Störung melden, statt dass eine trockene Lagerstelle unbemerkt bleibt.

Worauf es bei der Auswahl ankommt

• Schmierstellen und Netzbild: Anzahl, Lage und Mengenbedarf der Schmierstellen – nicht nur die Zahl der Ausgänge.
• Medium: Öl oder Fett, Viskosität beziehungsweise NLGI-Klasse und Förderverhalten.
• Diagnose: Ob Hub- oder Funktionskontrolle gefordert ist, muss von Anfang an eingeplant werden.
• Servicezugang: Ein Verteiler, der auf dem Papier passt, ist im Alltag unpraktisch, wenn Kontrolle und Austausch aufwendig sind.
• Standardisierung: Bei mehreren baugleichen Maschinen vereinfacht ein einheitlicher Verteiler Ersatzteilhaltung und Fehlersuche.

Ausführlich: Progressivverteiler auswählen – worauf es neben dem Datenblatt ankommt.

Typische Störungen und Wartung

Häufige Ursachen für ausbleibende Impulse sind eine Blockade im Verteiler, Luft im System, ein dejustierter oder defekter Sensor sowie Kabelbruch. Bewährt hat sich eine wöchentliche Sichtprüfung mit Kontrolle der Meldungen im HMI und eine monatliche Auswertung der Impulszählung. Den vollständigen Ablauf beschreibt der Leitfaden Progressivverteiler: Diagnose & Wartung.

Progressivverteiler oder Zweileitungsverteiler?

Progressivverteiler spielen ihre Stärken bei Maschinen und mobilen Anwendungen mit überschaubaren, gut überwachbaren Kreisen aus. Für sehr große Anlagen mit langen Leitungswegen und hoher Schmierstoffviskosität sind Zweileitungsverteiler meist die bessere Wahl. Die Systemfrage im Detail: Progressiv vs. Zweileitung, das Gesamtsystem unter Progressivschmierung.

Das DropsA-Sortiment

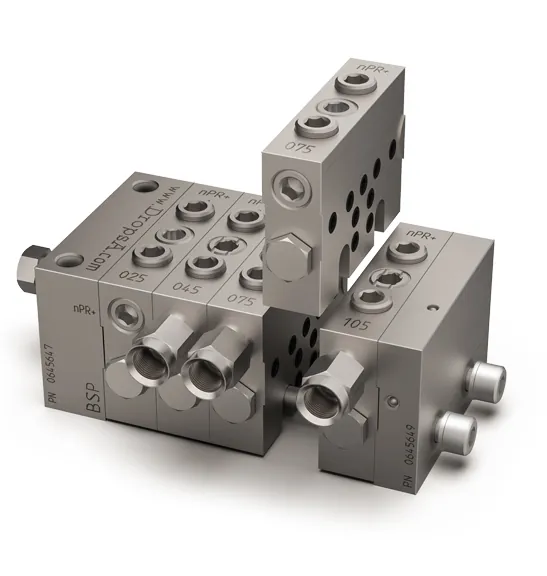

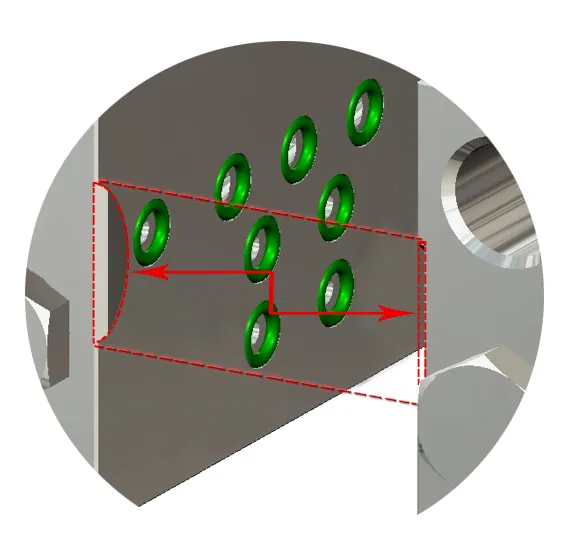

Für die volumetrische Förderung von Öl und Fett stehen die Dosierelemente nPR+ (nano Progressive Replaceable), der kompakte NPZ, der nP nano-Progressive und die modularen Verteiler SMX (Standardgröße) und SMO (Mini) zur Verfügung. Passende Förderaggregate finden Sie unter Schmierpumpen; bei der Auslegung unterstützt Sie DropsA Deutschland in Düsseldorf.
